《冷库施工及验收标准》GB51440-2021

制冷系统检查和试验（二）

六、制冷系统和二氧化碳载冷系统管道压力试验压力应符合设计文件的要求及国家现行标准《压力管道安全技术监察规程-工业管道》TSGD0001和《压力管道规范 工业管道 第5部分:检验与试验》GB/T20801.5的有关规定，氨、卤代烃及其混合物制冷系统管道压力试验压力不应小于表6.6.6内的压力值。

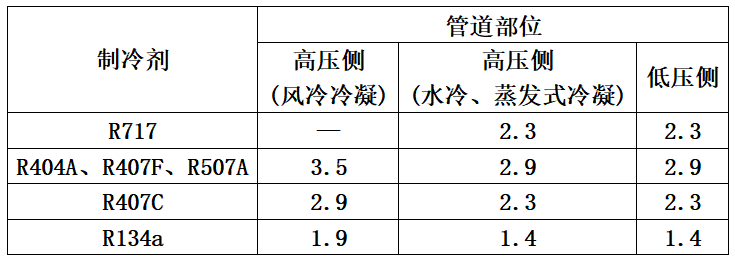

表6.6.6 氨、卤代烃及其混合物制冷系统管道压力试验压力(MPa)

注：1、高压侧是指自制冷压缩机排气口经冷凝器、储液器到节流装置的入口这段制冷管道。

 2、低压侧是指自系统节流装置出口.经蒸发器到制冷压缩机吸人口这一段制冷管道，双级压缩制冷装置的中间冷却器的中压部分亦属于低压侧。

七、二氧化碳制冷和载冷系统管道压力试验的最小压力应符合下列规定:

1、与热气融霜无关的管道应为4.5MPa；

2、与热气融霜有关的管道应为5.9MPa。

八、制冷系统和二氧化碳载冷系统泄漏试验压力应符合设计文件的要求及国家现行标准《压力管道安全技术监察规程-工业管道》TSGD0001和《压力管道规范工业管道 第5部分:检验与试验》GB/T20801.5的有关规定，氨、卤代烃及其混合物制冷系统管道泄漏试验压力不应小于表6.6.8内的压力值。

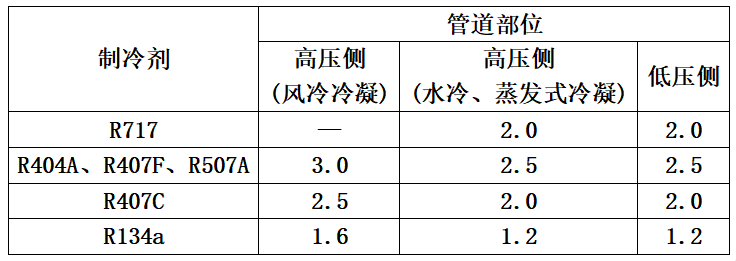

表6.6.8 氨、卤代烃及其混合物制冷系统管道泄漏试验压力(MPa)

注：1  高压侧是指自制冷压缩机排气口经冷凝器、储液器到节流装置的入口这一段制冷管道。

2 低压侧是指自系统节流装置出1.经蒸发器到制冷压缩机吸入口这一段制冷管道，双级压缩制冷装置的中间冷却器的中压部分亦属于低压侧。

九、二氧化碳制冷和载冷系统泄漏试验的最小压力应符合下列规定：

1、与热气融霜无关的管道应为3.9MPa；

2、与热气融霜有关的管道应为5.1MPa。

十、真空试验压力应符合设计要求，当设计无具体要求时，绝对压力不应超过5kPa。
