考制冷技师应知应会系列（三）

什么是中央空调控制系统

包括集中控制和局部控制两部分

一、集中控制基本要求 中央空调制冷系统由冷水机组及其附属设备冷水泵、冷却水泵、冷却塔等组成。要使整个系统能稳定、安全地运行，除各个设备的电动机须有各自的控制电路外，还须正确安排各个设备的开、停机顺序，并且对它们实行联锁安全保护。中央空调系统的集中控制电路，通常应由电气专业设计人员根据下列控制要求进行设计。

1、制冷系统各设备的开停机顺序 要使冷水机组起动后能正常

运行，必须保证:

（1）冷凝器散热良好，否则会因冷凝压力过高，引起冷水机组高压保护器件动作而停机，甚至导致故障;

（2）蒸发器中冷水先循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停机;或因蒸发压力过低，引起冷水机组的低压保护器件动作而停机;甚至导致蒸发器中冷水结冰而损坏设备。因此，制冷系统各设备的开机顺序应为:冷却塔风机开一冷却水泵开一冷水泵开(延时1min)一冷水机组开。反之，制冷系统各设备的停机顺序应为:冷水机组停(延时1min)一冷水泵停一冷却塔风机停一冷却水泵停。

2、制冷系统各设备的联锁安全保护 制冷系统各设备的联锁安全保护体现在:

（1）只要冷却塔风机、冷却水泵、冷水泵未先起动，冷水机组就不能起动;

（2）冷水泵起动后，应延时1min(不同类型冷水机组的延时长短不尽相同，应符合产品使用说明书要求)，冷水机组才起动;

（3）冷水泵、冷却水泵、冷却塔风机三者中任一设备因故障而停机时，冷水机组应能自动停机。

3、多套制冷系统的切换运行 中央空调制冷系统一般都设置两台或两台以上的冷水机组，相应配备有两台或两台以上的冷水泵、冷却水泵和冷却塔，而且冷水泵和冷却水泵往往都设有备用泵。因此，控制电路通常应做到使各制冷系统设备既能组成两套或两套以上独立运行的制冷系统，又可根据需要手动切换组成新的系统(需与制冷系统冷水和冷却水系统的管路设计相一致)。

4、制冷系统的运行监测 总控制台除设置制冷系统各个设备的手动控制按钮外，还需设置显示各个设备正常运行和故障停机的红绿指示灯、警铃，监测电路用电压表、电流表，以及相应的自控、记录 仪表等。

5、局部控制电路 中央空调系统的末端装置，如风机盘管、新风机、非独立式风柜等，分散设置在各个空调房间或空调机房内，通常为单机局部控制。局部控制包括冷(热)水管路的自动控制(采用电动阀)和风机转速控制。

二、空调机集群控制系统

空调机集群控制系统(以下简称“控制系统”)是集散控制技术(DCS)在制冷空调领域的应用。它集微机技术、网络通信技术、自动控制技术为一体，将多台分散空调机联网运行，远程集中监控，操作管理简便，自动化程度高，是建筑物自动化管理系统(BAS)的子

系统之一，适合用户的现代化管理需求。

1.控制系统的组成 控制系统由硬件和软件两部分组成。硬件部分包括上位主控计算机及计算机外设(打印机，UPS等)，下位机(如H70型恒温恒湿控制器)，通信接口RS-485和通信联网电缆线等。软件部分包括上位机的通信、监视、控制软件和下位机的通信、

控制软件。

2.控制系统的功能 下位机为空调机的智能化控制仪表，具有独立完成对空调机的自动/手动控制及故障报警、系统保护等功能，通过通信接口可与上位机传递工作状态信息、接受上位机指令。下位机的独立性使得单台下位空调机发生故障时不会影响整个空调机网络的运行，而控制系统网络发生故障时，各单台下位机自动转人独立自控状态，仍能正常操作。上位机采用顺序查询方式与下位机双向通信，其功能有:接受下位机可显示的全部信息，监视空调机的工作状态及故障报警;修改下位机的温度、湿度设定参数;改变下位机的工作模式(手动/自动)，锁定/释放下位机控制面板按键，用上位机手动控制空调机运行;记录、保存房间温、湿度数据和报警信息，屏幕显示当日及当月的温、湿度曲线或打印输出;遇到火警等紧急情况时，下位机与防火阀联锁并报火警，上位机则可通过计算机热键实施联网空调机的紧急关机，以确保空调房间的安全。

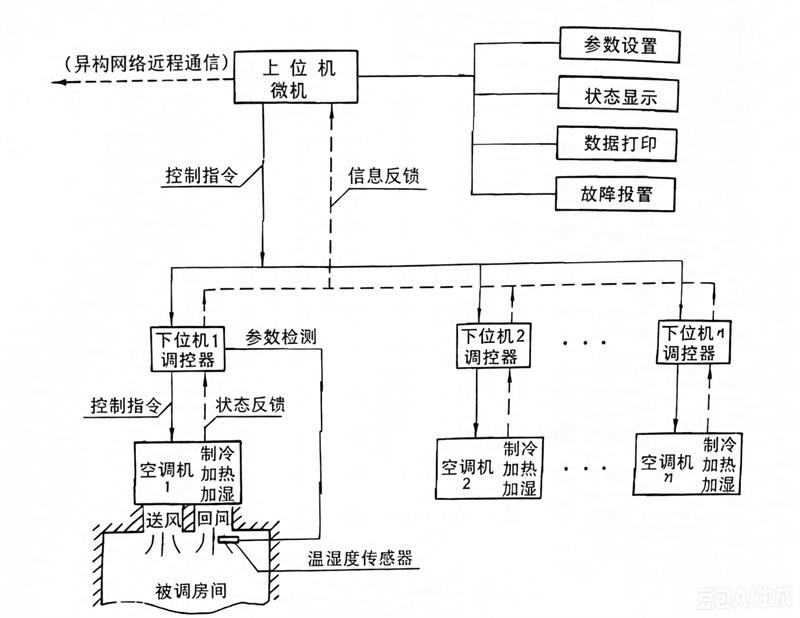

3、控制系统的工作原理 控制系统的工作原理如图11-38所示。

温、湿度传感器将被调房间的空气参数传送给调控器，调控器将其与设定参数进行比较，决定空调机的制冷、加热、加湿等执行部分的运行状态，使送风参数产生变化，满足被调房间的空调要求。传感器将变化了的房间空气参数再返馈给调控器，调控器再进行比较计算并调整各执行部分的运行状态，检测计算动作，形成一个周而复始的闭环系统，终使被调房间空气参数达到设定要求并持续保持下去。下位机的实时状态信息源源不断地被上位机采集、记录、显示，达到远程集中监控目的。需要实施远程控制时，下位机的现场操作功能将被锁住，管理人员可在上位机修改参数设置或直接手动控制下位空调机的操作。上位机通过MMS(制造报文规范)通信技术还可实现异构网络的通信，使本控制系统具备开放性特点。
