考制冷技师应知应会：空调工程设计（二）

一、空调负荷的计算

1、冷负荷系数法：冷负荷系数法是采用传递函数来计算冷负荷的。中国建筑科学院空气调节研究所在大量计算的基础上编辑了《空调冷负荷计算方法专刊》，对引起空调房间冷负荷的各种冷负荷以及房间湿负荷均编制了相应的数据表和冷负荷系数法简化计算公式，通过分项查表、逐时计算和逐时累加，可获得任一时刻房间冷负荷的综合精确值。冷负荷系数法可用于需要精确计算房间冷负荷的场合。

2、空调负荷概算法 在不需要精确计算空调负荷的场合，可采用空调负荷的概算指标进行粗略估算。概算指标就是建筑物中每m2空调面积所需的夏季制冷系统或冬季制热系统的负荷值，它是经实践得出的经验数据，对不同地区、不同类型建筑物、不同空调设计标准的取值是有所区别的。概算指标分为综合指标和分类指标两种，见表5-1和表5-2。综合指标用于按整幢建筑物全部空调面积估算冷(热)源设备的安装容量(即制冷系统负荷或供热系统负荷)。分类指标用于建筑物中不同使用功能房间中的空调装置安装容量的估算，使用时先用各分类指标q;分乘建筑物中相应功能房间的空调面积A(顶层房间加大20%～25%)，然后累积相加就得到建筑物的空调系统负荷，考虑各类房间的同期使用率0.84～0.86的修正系数，可算得空调机组总安装容量(制冷系统总负荷)的概算值Q，

即Qo = (0.84 ～0.86)∑qiAi   (5-10)

再用算得的Q。除以建筑物的总空调面积(包括楼梯间面积)，折算成冷负荷综合指标，校核是否适当。若折算所得综合指标偏大，可适

当调整分类指标取值加以解决。

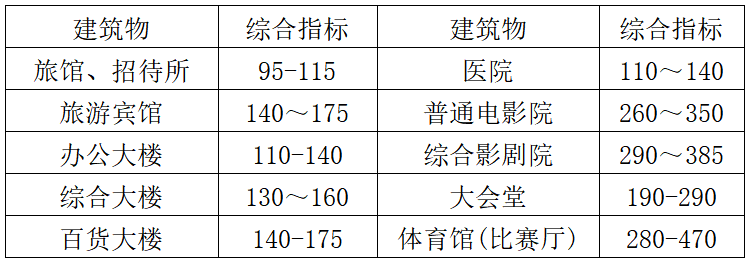

表5-1 公共建筑物一般舒适性空调的概算综合指标(单位:W/m2)

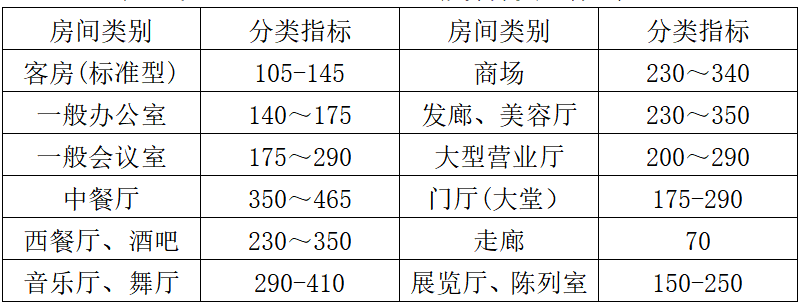

表5-2 公共建筑物一般舒适性空调的概算分类指标(单位:W/m2)

3、新风量的确定及新风冷负荷计算一般空调系统均采用新风与部分回风混合后送风方式，以满足卫生要求和减少能耗。因此，“设计规范”对民用建筑的最小新风量规定如表5-3所示，如考虑有吸烟情况，表中所列公共建筑的最小新风量还可适当增大。对于集中式送风系统的新风量也可考虑按新风量与回风量之比为1:5来确定。计算新风冷负荷时，应选择适合当地的空气h-d图，根据建筑物当地或参考临近地区室外空气的夏季空调计算干球温度[w和湿球温度t.w，确定新风状态点W，查出新风的焓hw，再根据室内空气设计温度t和相对湿度pN确定回风状态点N，查出回风的焓hN。

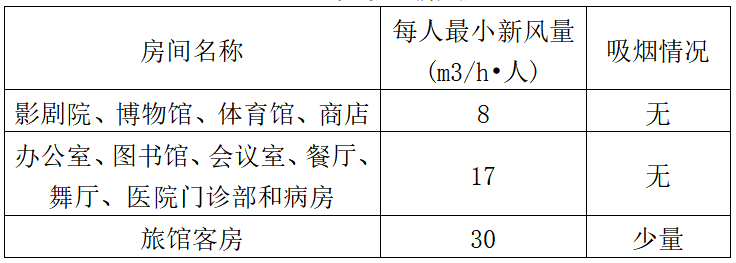

表5-3民用建筑最小新风量

若已知新风量为Lw(m³/h)，取空气密度ρ=1.2kg/m³，则新风冷负荷CLw = ρ•Lw = 1.2(kg/m³)Lw (hw - hN)  (5-11)

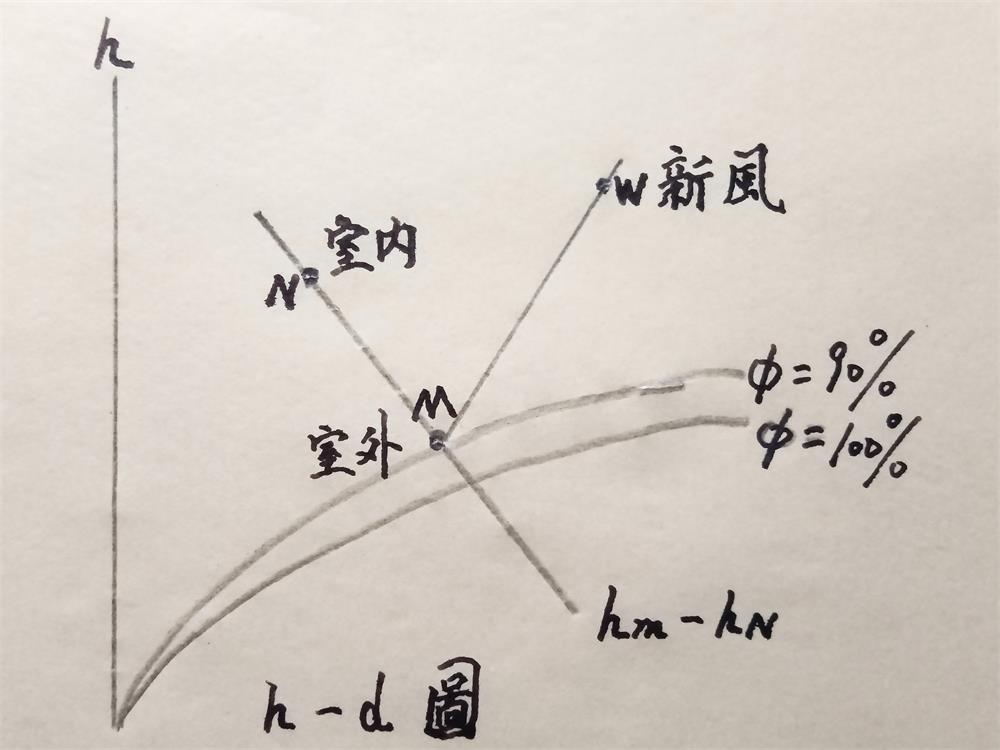

风机盘管加新风空调系统的新风，通常采用新风机组进行预处理至机器露点M点，如图5-4所示，使ФM=90%～95%，且hM=hN，此时新风冷负荷仍按式(5-11)计算。
